Стационарная автоматическая линия для тротуарной плитки SUMAB R-1500 (Швеция)
200 000 евро
Заказать
примерно 5 993 000 грн за м3/(м2·час).
Киев
Продавец:
SUMAB.UKRAINE
-100x68.jpg)
Представитель Шведской компании "Scandinavian & UK Machines АВ" /SUMAB/ – предлагает Вам ознакомиться с оборудованием для производства бетона и изделий из него - бетонные заводы мобильные и стационарные, вибропрессы для производства тротуарной плитки и бордюров, оборудование для производства ЖБИ -стеновых панелей и блоков, оборудование для выгрузки и хранения цемента.
Представитель компании SUMAB предлагает высококачественное оборудование по Заводским ценам, Без посредников.
Компания оказывает весь комплекс услуг - доставка, пуско-наладочные работы, сервисное обслуживание.
Производитель проводит шеф-монтаж и обучение персонала.

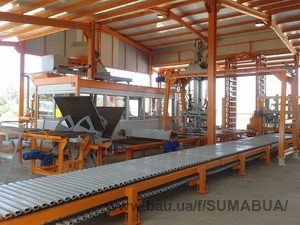

Стационарная блок-линия Sumab R-1500 автомат
Техническое описание

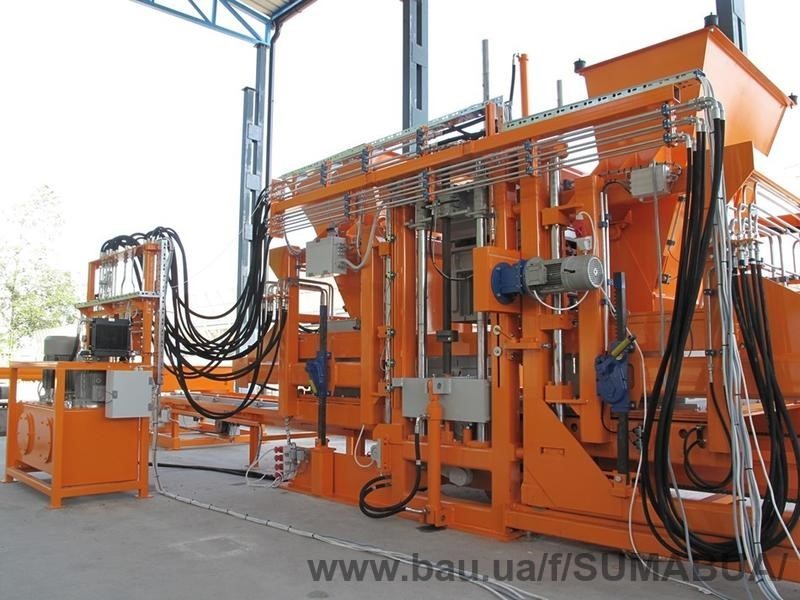

Стационарная блок-машина SUMAB R-1500 с автоматическим управлением.
Вибрационная система Knauer, Германия.
Размеры поддона: 1400x1100 мм.
Полезная площадь (площадь пресса) макс.: 1300x1050 мм.
Производительность (в смену (8 ч):

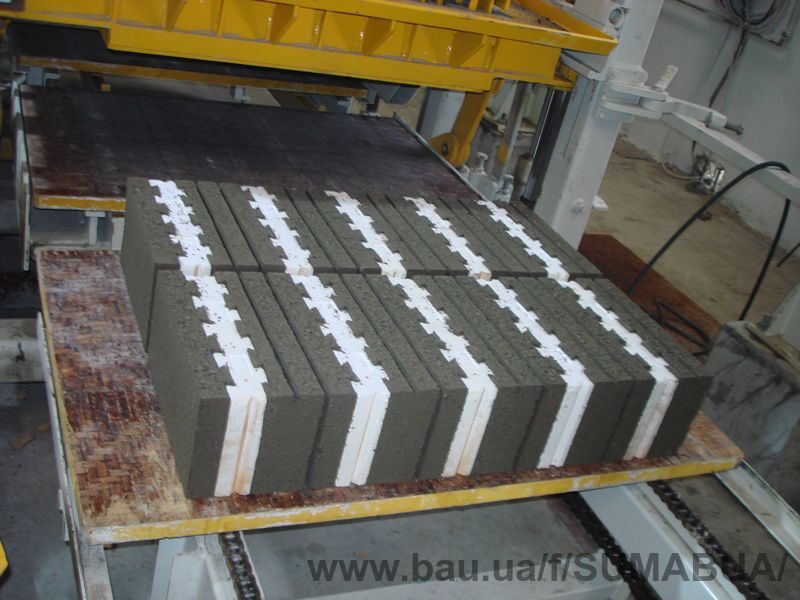

23000 шт. пустотелых блоков (20x20x40 см)
2000-2600 м2 брусчатки (10x20x6 см) в смену.

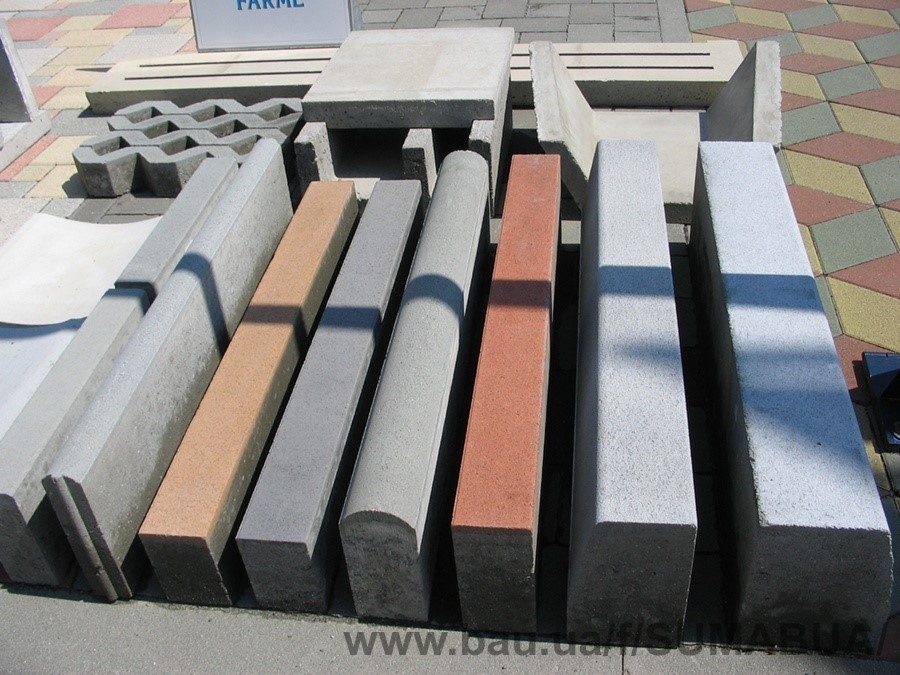

2800-4000 шт. бордюров в зависимости от размеров бордюров, наличия дополнительного лицевого слоя.
Пресс-форма. Для каждого вида продукции (брусчатка, блоки, бордюры и др.) необходима отдельная пресс-форма.

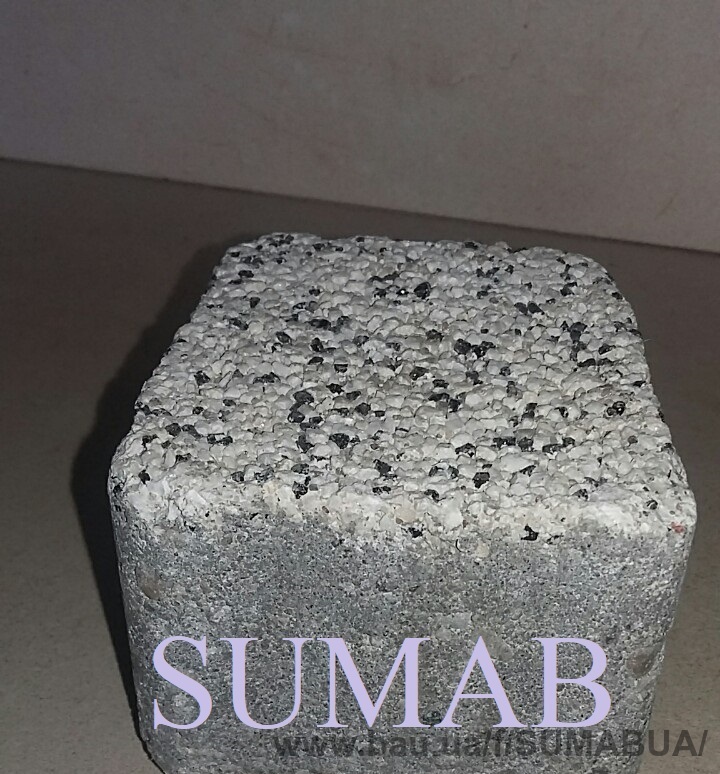

Дополнительный бункер материалов для цвета и твердой поверхности бетонных изделий.
Устройство вставки поддонов с накопителем поддонов для Sumab R-1500 с плавным пуском/остановкой и регулировкой скорости.
Дополнительная вибрация в головной части пуансона.
Устройство для перемещения готовых бетонных блоков из блок-машины с регулированием скорости, старта/остановки, состоит из двух цепных транспортных систем, 7-9 м длина.
Вращающаяся щетка для чистки поверхности свежих продуктов.

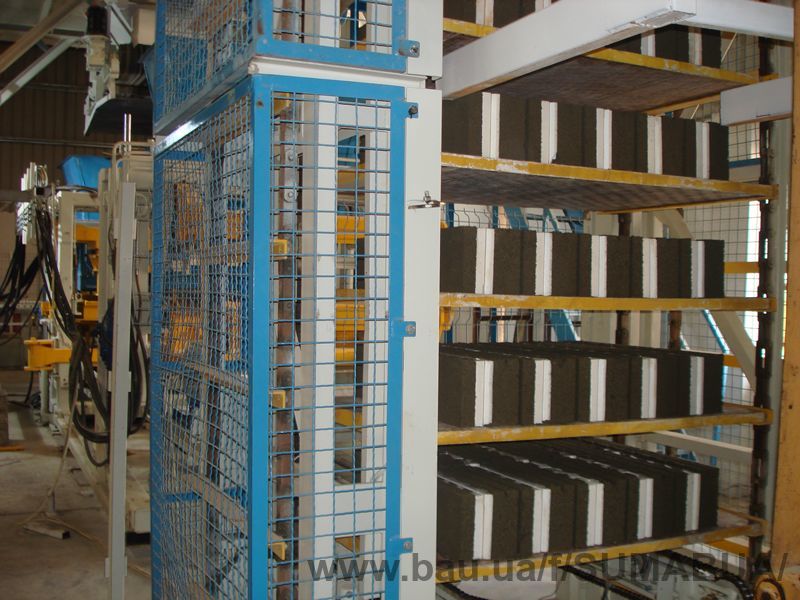

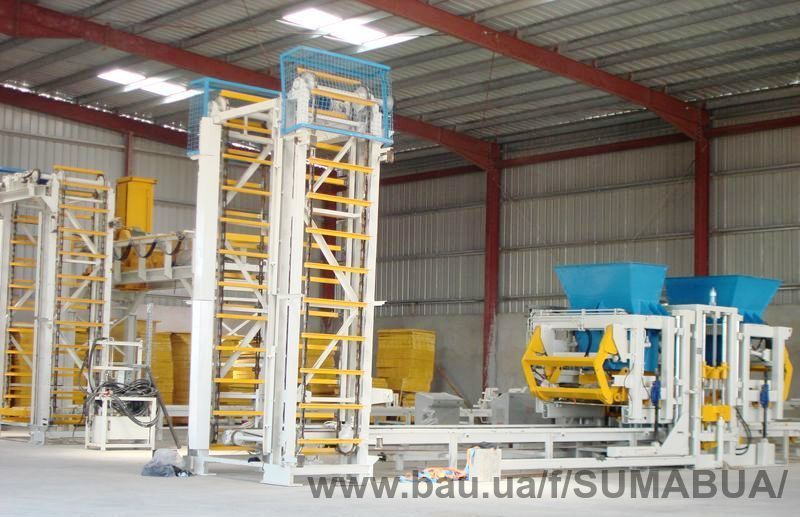

ЭЛЕВАТОР – Автоматическое устройство для подъема и накопления поддонов с готовой продукцией (с 12 уровнями для блоков или 2х 12 уровнями для брусчатки) – (стандартная цепная система элеватора, расстояние между уровнями 300 мм).
ЛОВЕРАТОР – Автоматическое устройство для спуска поддонов с сухой готовой продукцией с реек на транспортный конвейер (с 12 уровнями для блоков или 2х 12 уровнями для брусчатки) – (стандартная цепная система ловератора, расстояние между уровнями 300 мм).

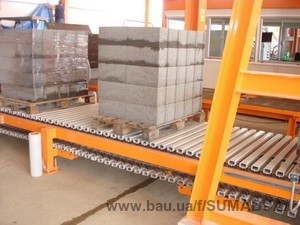

транспортерная лента для перемещения поддонов с сухими продуктами в позицию перегрузки и затем поворот поддона – перекрестное перемещение, длина 10 м, с гидравлическим приводом с раздельным гидравлическим блоком питания.

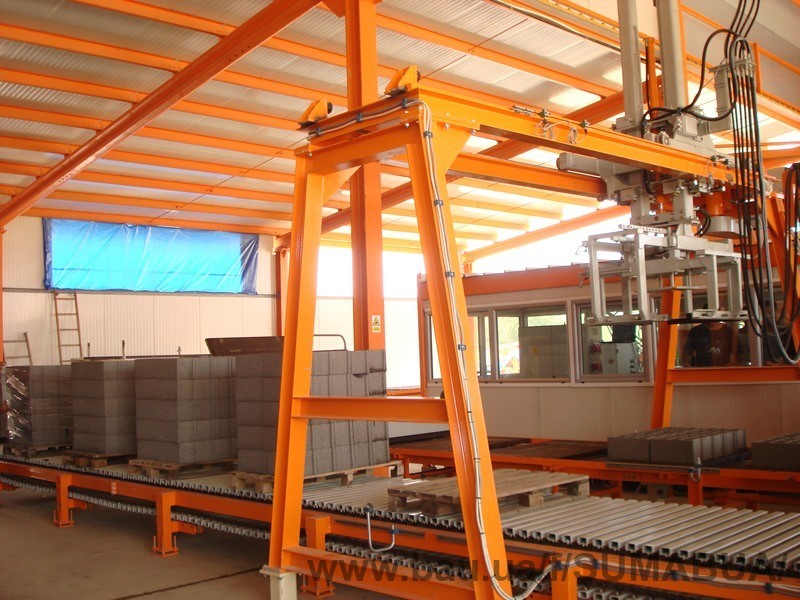

Автоматический гидравлический кран с поворотом и захватом для перегрузки готовых бетонных изделий с производственных поддонов на транспортные европоддоны, с гидравлическим зажимом и электрическим подъемом-перемещением механизма зажима.
Вращающаяся щетка для чистки рабочих поддонов.
Устройство для поворота пустых поддонов для использования поддонов с обеих сторон в равной степени.
Перекрестное перемещение поддонов от поворотного устройства с возвращением в склад-накопитель.
Устройство для опрыскивания рабочих поддонов.
Накопитель для европоддонов и автоматического спуска на пластинчатый конвейер (ламели) для транспортировки их на позицию перегрузки готовой продукции с производственных поддонов на транспортные европоддоны.
Ламели – конвейер для перемещения готовой продукции на упаковку и перемещение на склад, длина 12 м.
Интернет МОДЕМ для дистанционного управления сервисом блок-линии, оказания помощи клиенту по интернету и т.д.
Система автоматического управления производственной линией и РС, компьютерная программа Siemens. Кабели, система предохранителей, аварийная система безопасности.
опция: Бетонный узел 20-30 м3/ч.
3х15м3 склады инертных, Sicoma планетарный миксер P1125/750 литров, скип, дозатор цемента, пневматически открывающиеся заслонки без шнеков и силосов. Автоматика и РС Siemens без кабины.
Дополнительные опции:
Шнек подачи цемента, длина 10 м.
Цементный силос 60 тонн (включая индикаторы уровня, фильтр, лестницу, ограждения и др.) или любого другого объема.
Дополнительный миксер 10-15 м3/ч для производства лицевой смеси для цвета и твердой поверхности бетонных изделий.
2х7,5м3 склады инертных, Sicoma планетарный миксер P560/375 литров, скип, дозатор цемента, пневматически открывающиеся заслонки, автоматика и РС Siemens, без кабины, шнеков и силосов.
Дополнительные вибраторы.
Определитель влажности в бункерах инертных.
опция: Бетонный завод Sumab T-50, 50-60 м3/ч, миксер 1500/1000 литров, в стандартной комплектации, для производства бетона для нужд блок-линии и производства товарного бетона.
опция: Кабина управления блок-линией и бетонным заводом, со стационарным компьютером, кабелями соединения узлов и агрегатов, 2х4х6 м.
Технические компоненты линии по производству торуарной плитки и др. изделий:

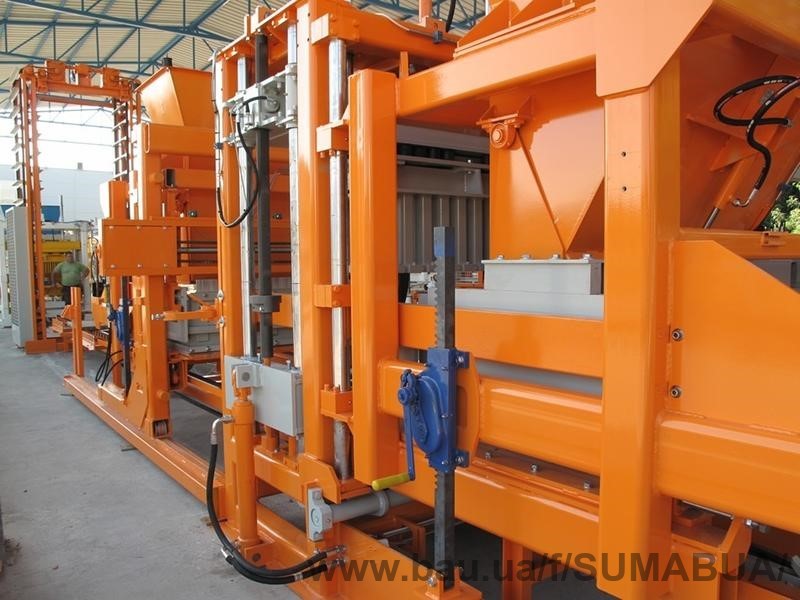

Рама машины
Мощная главная рама машины построена из металлической конструкции толщиной 10 мм. Система форм и трамбовочной головки работает гидравлически в системе хромированных колонн (4 направляющих). Колонны толщиной 70 мм хромированы, наземные, установлены в легко меняемых втулках. Система форм прикреплена к направляющим колоннам. Два высоко расположенных гидравлических цилиндра прикреплены к жесткому стальному мосту. Трамбовочная головка управляется 4 колоннами всего, и оснащена легкозаменяемыми втулками. Счетчик формы управляется прямым гидравлическим цилиндром, который усиливает удар головки.
Фиксирование форм
Формы фиксированы 4 винтами. Давление форм на вибростол может быть отрегулировано при помощи 4 натяжных пружинных буферов, покрытых каучуком. Предварительное натяжение форм осуществляется при помощи четырех легкодоступных винтов, расположенных на балке для поднятия форм.

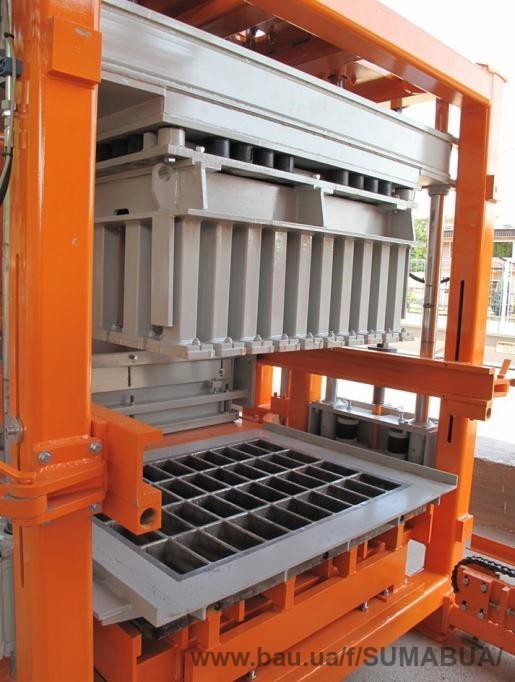

Трамбовочная головка
Плита трамбовочной головки присоединена к мосту головки резиновыми амортизаторами и снабжена двумя компактными вибраторами. Для производства специальной продукции резиновые буферы могут быть заблокированы на 4 точках балки трамбовочной головки.
Транспортировка поддонов
Продвигает палеты и транспортирует их в правильную позицию на вибростоле. Для чувствительных продуктов (пустотелые блоки и т.п.) есть функция мягкого старта/торможения. Устройство транспортировки палет приводится в движение электродвигателем, управляемым при помощи частотного преобразователя.
Система заполнения бетоном
Мощная структура рам сделана из квадратных труб. На ней расположен бетонный бункер с силос-воротами и индикатором уровня.
Гидравлические (электромеханические) силос-ворота наполняют заполнитель бетоном.
Открытие заполнителя управляется компьютером, т.е. время может быть запрограммировано.
Износоустойчивая плита заполнителя толщиной 20 мм может быть легко заменена.
Заполнитель управляется гидравлическим цилиндром с прямым действием. Он двигается на соединенных роликах и оснащен пластиковой/стальной щеткой для чистки головки.
Смешивающая решетка на заполнителе
Заполнитель оборудован мешалкой, которая управляется мощным гидравлическим мотором. Это устройство ускоряет движение бетона от заполнителя к формам. Катки мешалки по своей функции аналогичны вилочным погрузчикам заполнителя. Существуют различные варианты формы решетки, в зависимости от пресс-форм, которая легко меняется под тип пресс-формы, если это необходимо.
Лицевая часть системы заполнения
Мощная структура рам сделана из квадратных труб. На ней расположен бетонный бункер с силос-воротами и индикатором уровня.
Вся система смонтирована на 4 колесах, ее можно передвинуть вручную, в случае если необходимо произвести ремонт или заменить пресс-формы. Гидравлические (электромеханические) силос-ворота наполняют заполнитель бетоном. Износоустойчивая плита заполнителя толщиной 20 мм легко может быть заменена.
Заполнитель управляется гидравлическим цилиндром с прямым действием. Он двигается на соединенных роликах и оснащен пластиковой/стальной щеткой для чистки головки.
Устройство подъема плит стола для более удобной транспортировки изделий с маленьким размером высоты, располагается под смесителем – включено в стандартный комплект поставки.
Настройка высоты
Чтобы настроить раму для разной высоты форм, есть два гидравлических домкрата. Как опция могут быть добавлены 2 электро-цилиндра для поднятия рамы.
Гидравлическое оборудование
Отдельно от машины расположена емкость для гидравлического масла объемом 500 литров. Насосы и мотор расположены на боку емкости. Также есть фильтр с индикатором грязи, уровня масла, охлаждения (опция) и нагревателя (опция) для разогрева масла. Максимальное давление 170 bar.
Все электроклапаны стандартные и заменяемые CETOP (VICKERS - Англия). Регуляторы давления для всех частей машины с гидравлическим движением.
Настройка высоты камня
Высота камня настраивается датчиком приближения, а также стандартной включенной опцией «остановить на высоте», поэтому можно добиться точной высоты.

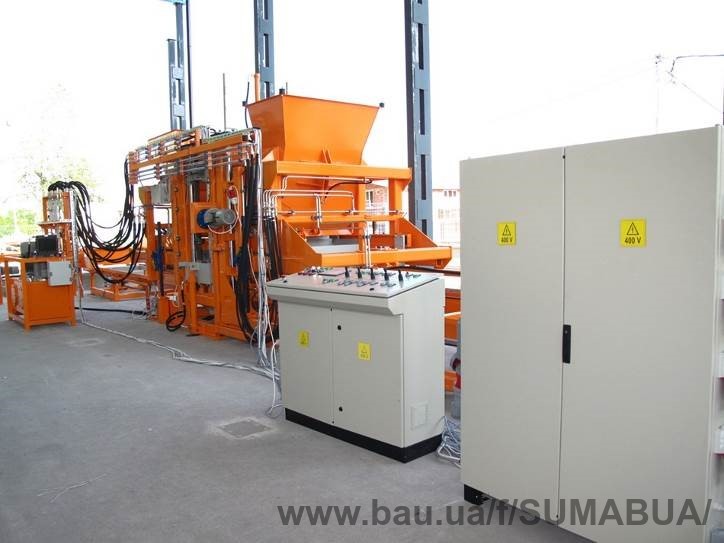

Электронное управление
Компьютер SIEMENS S7.
Автоматическая работа с ожиданием в случае нехватки материала или деревянных поддонов. Состоит из главной платы, панели управления и распределительной коробки подачи и выпуска. Все три фазные проводки, инверторы и блоки управления установлены на главной плате.
...
Представитель компании SUMAB предлагает высококачественное оборудование по Заводским ценам, Без посредников.
Компания оказывает весь комплекс услуг - доставка, пуско-наладочные работы, сервисное обслуживание.
Производитель проводит шеф-монтаж и обучение персонала.
Стационарная блок-линия Sumab R-1500 автомат
Техническое описание
Стационарная блок-машина SUMAB R-1500 с автоматическим управлением.
Вибрационная система Knauer, Германия.
Размеры поддона: 1400x1100 мм.
Полезная площадь (площадь пресса) макс.: 1300x1050 мм.
Производительность (в смену (8 ч):
23000 шт. пустотелых блоков (20x20x40 см)
2000-2600 м2 брусчатки (10x20x6 см) в смену.
2800-4000 шт. бордюров в зависимости от размеров бордюров, наличия дополнительного лицевого слоя.
Пресс-форма. Для каждого вида продукции (брусчатка, блоки, бордюры и др.) необходима отдельная пресс-форма.
Дополнительный бункер материалов для цвета и твердой поверхности бетонных изделий.
Устройство вставки поддонов с накопителем поддонов для Sumab R-1500 с плавным пуском/остановкой и регулировкой скорости.
Дополнительная вибрация в головной части пуансона.
Устройство для перемещения готовых бетонных блоков из блок-машины с регулированием скорости, старта/остановки, состоит из двух цепных транспортных систем, 7-9 м длина.
Вращающаяся щетка для чистки поверхности свежих продуктов.
ЭЛЕВАТОР – Автоматическое устройство для подъема и накопления поддонов с готовой продукцией (с 12 уровнями для блоков или 2х 12 уровнями для брусчатки) – (стандартная цепная система элеватора, расстояние между уровнями 300 мм).
ЛОВЕРАТОР – Автоматическое устройство для спуска поддонов с сухой готовой продукцией с реек на транспортный конвейер (с 12 уровнями для блоков или 2х 12 уровнями для брусчатки) – (стандартная цепная система ловератора, расстояние между уровнями 300 мм).
транспортерная лента для перемещения поддонов с сухими продуктами в позицию перегрузки и затем поворот поддона – перекрестное перемещение, длина 10 м, с гидравлическим приводом с раздельным гидравлическим блоком питания.
Автоматический гидравлический кран с поворотом и захватом для перегрузки готовых бетонных изделий с производственных поддонов на транспортные европоддоны, с гидравлическим зажимом и электрическим подъемом-перемещением механизма зажима.
Вращающаяся щетка для чистки рабочих поддонов.
Устройство для поворота пустых поддонов для использования поддонов с обеих сторон в равной степени.
Перекрестное перемещение поддонов от поворотного устройства с возвращением в склад-накопитель.
Устройство для опрыскивания рабочих поддонов.
Накопитель для европоддонов и автоматического спуска на пластинчатый конвейер (ламели) для транспортировки их на позицию перегрузки готовой продукции с производственных поддонов на транспортные европоддоны.
Ламели – конвейер для перемещения готовой продукции на упаковку и перемещение на склад, длина 12 м.
Интернет МОДЕМ для дистанционного управления сервисом блок-линии, оказания помощи клиенту по интернету и т.д.
Система автоматического управления производственной линией и РС, компьютерная программа Siemens. Кабели, система предохранителей, аварийная система безопасности.
опция: Бетонный узел 20-30 м3/ч.
3х15м3 склады инертных, Sicoma планетарный миксер P1125/750 литров, скип, дозатор цемента, пневматически открывающиеся заслонки без шнеков и силосов. Автоматика и РС Siemens без кабины.
Дополнительные опции:
Шнек подачи цемента, длина 10 м.
Цементный силос 60 тонн (включая индикаторы уровня, фильтр, лестницу, ограждения и др.) или любого другого объема.
Дополнительный миксер 10-15 м3/ч для производства лицевой смеси для цвета и твердой поверхности бетонных изделий.
2х7,5м3 склады инертных, Sicoma планетарный миксер P560/375 литров, скип, дозатор цемента, пневматически открывающиеся заслонки, автоматика и РС Siemens, без кабины, шнеков и силосов.
Дополнительные вибраторы.
Определитель влажности в бункерах инертных.
опция: Бетонный завод Sumab T-50, 50-60 м3/ч, миксер 1500/1000 литров, в стандартной комплектации, для производства бетона для нужд блок-линии и производства товарного бетона.
опция: Кабина управления блок-линией и бетонным заводом, со стационарным компьютером, кабелями соединения узлов и агрегатов, 2х4х6 м.
Технические компоненты линии по производству торуарной плитки и др. изделий:
Рама машины
Мощная главная рама машины построена из металлической конструкции толщиной 10 мм. Система форм и трамбовочной головки работает гидравлически в системе хромированных колонн (4 направляющих). Колонны толщиной 70 мм хромированы, наземные, установлены в легко меняемых втулках. Система форм прикреплена к направляющим колоннам. Два высоко расположенных гидравлических цилиндра прикреплены к жесткому стальному мосту. Трамбовочная головка управляется 4 колоннами всего, и оснащена легкозаменяемыми втулками. Счетчик формы управляется прямым гидравлическим цилиндром, который усиливает удар головки.
Фиксирование форм
Формы фиксированы 4 винтами. Давление форм на вибростол может быть отрегулировано при помощи 4 натяжных пружинных буферов, покрытых каучуком. Предварительное натяжение форм осуществляется при помощи четырех легкодоступных винтов, расположенных на балке для поднятия форм.
Трамбовочная головка
Плита трамбовочной головки присоединена к мосту головки резиновыми амортизаторами и снабжена двумя компактными вибраторами. Для производства специальной продукции резиновые буферы могут быть заблокированы на 4 точках балки трамбовочной головки.
Транспортировка поддонов
Продвигает палеты и транспортирует их в правильную позицию на вибростоле. Для чувствительных продуктов (пустотелые блоки и т.п.) есть функция мягкого старта/торможения. Устройство транспортировки палет приводится в движение электродвигателем, управляемым при помощи частотного преобразователя.
Система заполнения бетоном
Мощная структура рам сделана из квадратных труб. На ней расположен бетонный бункер с силос-воротами и индикатором уровня.
Гидравлические (электромеханические) силос-ворота наполняют заполнитель бетоном.
Открытие заполнителя управляется компьютером, т.е. время может быть запрограммировано.
Износоустойчивая плита заполнителя толщиной 20 мм может быть легко заменена.
Заполнитель управляется гидравлическим цилиндром с прямым действием. Он двигается на соединенных роликах и оснащен пластиковой/стальной щеткой для чистки головки.
Смешивающая решетка на заполнителе
Заполнитель оборудован мешалкой, которая управляется мощным гидравлическим мотором. Это устройство ускоряет движение бетона от заполнителя к формам. Катки мешалки по своей функции аналогичны вилочным погрузчикам заполнителя. Существуют различные варианты формы решетки, в зависимости от пресс-форм, которая легко меняется под тип пресс-формы, если это необходимо.
Лицевая часть системы заполнения
Мощная структура рам сделана из квадратных труб. На ней расположен бетонный бункер с силос-воротами и индикатором уровня.
Вся система смонтирована на 4 колесах, ее можно передвинуть вручную, в случае если необходимо произвести ремонт или заменить пресс-формы. Гидравлические (электромеханические) силос-ворота наполняют заполнитель бетоном. Износоустойчивая плита заполнителя толщиной 20 мм легко может быть заменена.
Заполнитель управляется гидравлическим цилиндром с прямым действием. Он двигается на соединенных роликах и оснащен пластиковой/стальной щеткой для чистки головки.
Устройство подъема плит стола для более удобной транспортировки изделий с маленьким размером высоты, располагается под смесителем – включено в стандартный комплект поставки.
Настройка высоты
Чтобы настроить раму для разной высоты форм, есть два гидравлических домкрата. Как опция могут быть добавлены 2 электро-цилиндра для поднятия рамы.
Гидравлическое оборудование
Отдельно от машины расположена емкость для гидравлического масла объемом 500 литров. Насосы и мотор расположены на боку емкости. Также есть фильтр с индикатором грязи, уровня масла, охлаждения (опция) и нагревателя (опция) для разогрева масла. Максимальное давление 170 bar.
Все электроклапаны стандартные и заменяемые CETOP (VICKERS - Англия). Регуляторы давления для всех частей машины с гидравлическим движением.
Настройка высоты камня
Высота камня настраивается датчиком приближения, а также стандартной включенной опцией «остановить на высоте», поэтому можно добиться точной высоты.
Электронное управление
Компьютер SIEMENS S7.
Автоматическая работа с ожиданием в случае нехватки материала или деревянных поддонов. Состоит из главной платы, панели управления и распределительной коробки подачи и выпуска. Все три фазные проводки, инверторы и блоки управления установлены на главной плате.
...
Технические характеристики
| Артикул | 61494 |
