Умный дом и управление светом:
Пути решения

Традиционно управление освещением производится с помощью кнопочных выключателей, которые жестко связаны с конкретными источниками света. К сожалению, использование разнородных устройств не позволяет создавать световые сценарии, создает неудобство при проверке отключения освещения (когда хозяева покидают дом) и ряд других проблем, что неприемлемо для современного жилища.
Выход из создавшегося положения был найден благодаря появлению «интеллектуальных систем» освещения. Их инсталляция помогает легко решить задачу управления любым количеством источников света, обеспечив помимо удобства энергосберегающий режим освещения, автоматическое включение и выключение, регулировку яркости и увеличение ресурса работы светильников. Являясь частью УМНОГО ДОМА, такая система открывает новые возможности для архитектурного и ландшафтного освещения.

СИСТЕМЫ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ
С появлением систем управления освещением на базе оборудования различных производителей стало возможным световое оформления жилища с динамическим изменением уровня освещенности, ее яркости и вида в зависимости от заложенной программы и личных пожеланий. Эти системы, разработанные более полувека назад, получили широкое распространение в Европе и Америке. Лидерами в области их производства стали американские компании Lutron и АМХ, а также группа компаний, создавшая решение на базе европейской универсальной шины, которая получила название EIB Instabus. Продукция и американских, и европейских производителей основана на новейших технологиях и стандартах.

ЭКОНОМИЧЕСКАЯ РЕАЛИЗАЦИЯ
Преимущества «умной» системы освещения дома очевидны. Что же требуется для ее построения, какое оборудование выбрать и сколько это будет стоить? Давайте попробуем рассчитать это на примере конкретного проекта.
ДАНО: коттедж общей площадью 320 м², два этажа, гараж.

ТРЕБУЕТСЯ: построить систему управления освещением на базе оборудования АМХ/IC, EIB и Lutron (как по определенным сценариям, так и каждой группой света отдельно).

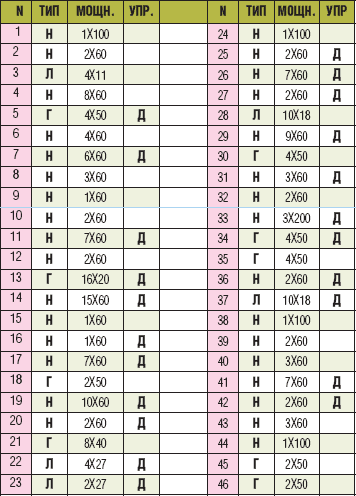

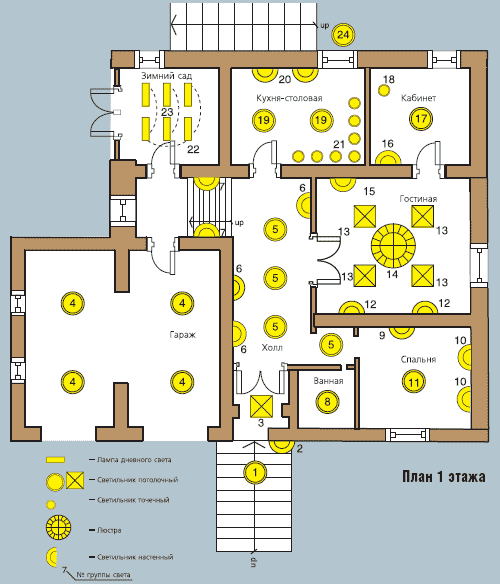

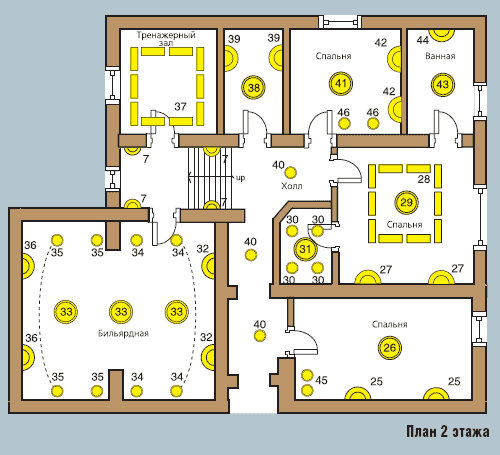

На планировке коттеджа показаны светильники разных типов.
Основу системы управления освещением на базе оборудования АМХ/IC (табл.1) составляют модули управления «IC» отечественного производства, которые управляются выключателями (использована электрофурнитура Gira). Подобные модули могут работать автономно с любыми кнопочными выключателями, что позволяет выбирать электрофурнитуру разных производителей. Все они выполнены в стандартных корпусах, предназначенных для крепления на DIN-рейку.
Световые сценарии реализуются при помощи контроллера АМХ и могут вызываться с помощью выключателей или цветной графической сенсорной панели управления АМХ с микрофоном и динамиком. У хозяев имеется возможность включать/выключать группы света по расписанию с панели управления АМХ (без приобретения дополнительных устройств).
Преимуществом данной системы является ее универсальность: в будущем легко добавить функции управления климатом, системами безопасности, домашней аудио- и видео- техникой и другие.
К достоинствам данного решения можно также отнести эргономичность и высокую функциональность. Модули управления «IC» совместно с оборудованием фирмы АМХ реализуют самые современные принципы управления освещением. Это не только работа со световыми сценариями, но и возможность дистанционного контроля и управления, программное ограничение нагрузки при переходе на резервное питание, команда «выключить все» при выходе из дома, имитация присутствия хозяев.

Более подробно о модулях «IC» можно узнать на сайте компании «АвиСат» www.avisat.ua в разделе «Технологии «Умный Дом»».

Система управления на базе Instabus (табл.2) является хорошим примером децентрализованной шинной системы, которой присуще отсутствие центрального контроллера (все устройства подключаются к единой шине управления). Световые сценарии реализуются путем программирования копплера в момент конфигурации системы, поэтому пользователь не может самостоятельно изменять их. Для реализации расписания нужно докупать модуль таймера.

Решение на базе оборудования Lutron (табл.3) включает в себя блоки управления световыми сценариями и отдельно каждой зоной в соответствующей комнате, из которой можно индивидуально управлять группами света либо сценариями, изменяя их по желанию. Есть возможность реализации функции «включить/выключить свет во всем доме».

Стоимость программирования и монтажа данных систем управления может колебаться в пределах 10–50% от стоимости оборудования в зависимости от уровня квалификации инсталлятора и программиста, а также некоторых других факторов.
Какое оборудование выбрать и на какой технологии построить систему управления освещением в доме, полностью зависит от заказчика. Сегодня в нашей стране есть компании, занимающиеся автоматизацией жилищ, причем как комплексно с нуля, так и по частям.
Выбранная система управления домом может казаться чрезвычайно сложной или удивительно простой — в зависимости от точки зрения. С одной стороны, управление домом — вещь достаточно трудная для понимания, поскольку интегрирует много разнообразных систем и устройств. С другой, техническое решение «одна система делает все» минимизирует путаницу, избавляя вас от необходимости изучать, как работают две, три и более различных систем, выполняющих те или иные конкретные задачи.
Если для вашего дома необходимы несколько систем (например, управления освещением и микроклиматом), то, возможно, стоит подумать о том, чтобы объединить их под эгидой единой системы управления.

СТОИМОСТЬ РЕШЕНИЯ ПО СИСТЕМЕ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ

*1 у.е.=1 USD

В проекте использовалось оборудование: AMХ (США), Gira (Германия), AviSat (Украина)

СТОИМОСТЬ РЕШЕНИЯ ПО СИСТЕМЕ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ

*1 у.е.=1 USD

В проекте использовалось оборудование: Lutron (США), JUNG (Германия), Philips(Нидерланды).
